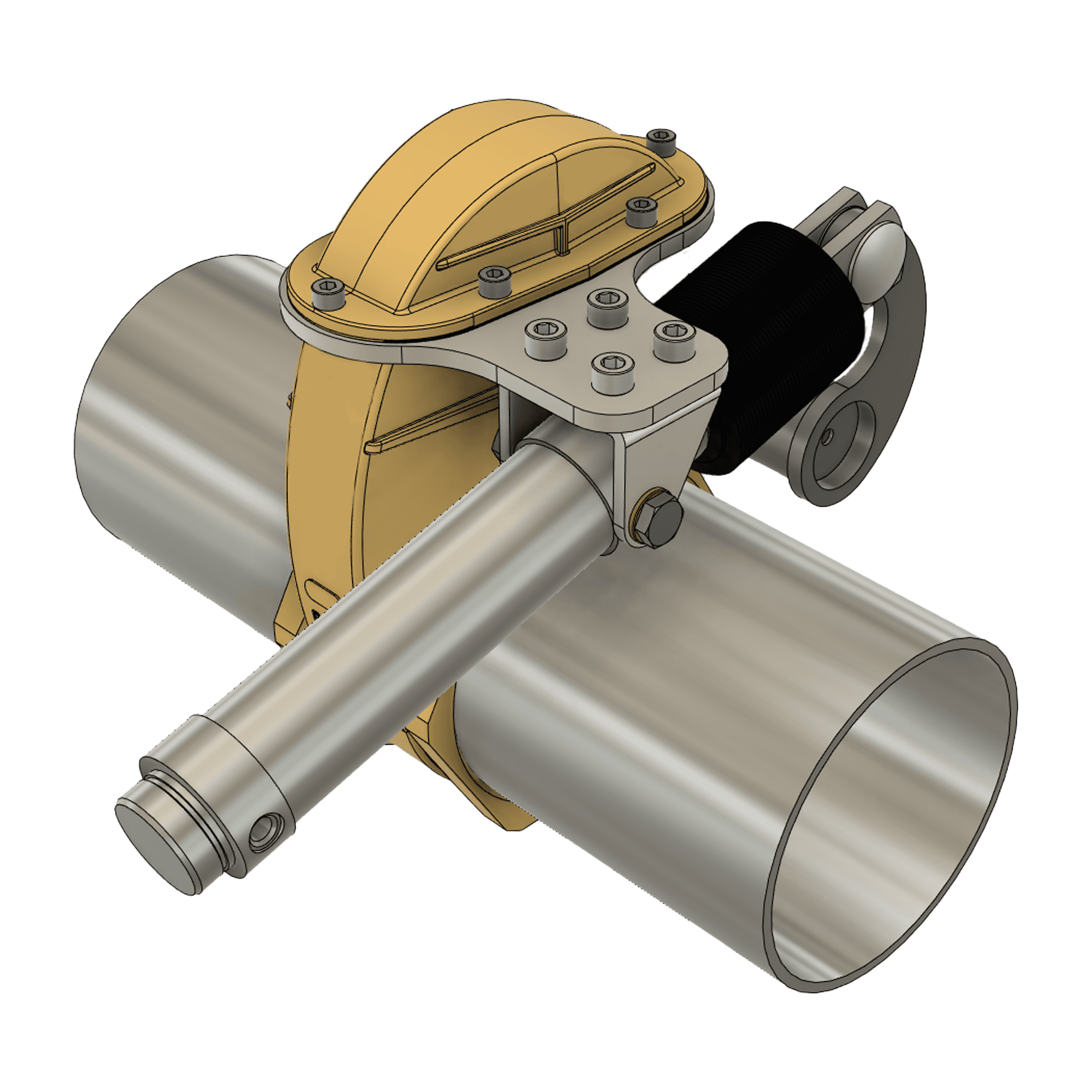

Rückstauautomaten mit elektrischem Absperrschieber

Für den Einbau im Innenbereich für fäkalienhaltige- und nicht fäkalienhaltige Abwässer,
nicht unterwassergeeignet, mit Nothandhebel. Zum Einbau in die freie Rohrleitung,
z.B. in die Keller-Bodenplatte.

H120027-100

RKS150 Powerlock-F DN100

Zum Einbau in die freie Rohrleitung DN100

Material: Grauguss-Messing-Stahl-PVC-U
Rohrinnenmaß: 100 mm
Rohraußenmaß: 110 mm
Bauhöhe: 320 mm
Baulänge: 275 mm (Spitzende zu Spitzende)
Baubreite: 370 mm
PN8 8 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m, Steuergerät

H120027-125

RKS150 Powerlock-F DN125

Zum Einbau in die freie Rohrleitung DN125

Material: Grauguss-Messing-Stahl
Rohrinnenmaß: 118 mm
Rohraußenmaß: 125 mm
Bauhöhe: 320 mm
Baulänge: 385 mm (Spitzende zu Spitzende)
Baubreite: 370 mm
PN8 8 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m,
Steuergerät

H120027-150

RKS150 Powerlock-F DN150

Zum Einbau in die freie Rohrleitung DN150

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 150 mm
Rohraußenmaß: 160 mm
Bauhöhe: 320 mm
Baulänge: 355 mm (Spitzende zu Spitzende)
Baubreite: 370 mm
PN8 8 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m,
Steuergerät

Rückstauautomaten mit elektrischem Absperrschieber

Für den Einbau im Außen- und Innenbereich für fäkalienhaltige- und nicht fäkalienhaltige Abwässer, unterwassergeeignet, auch vertikal verbaubar

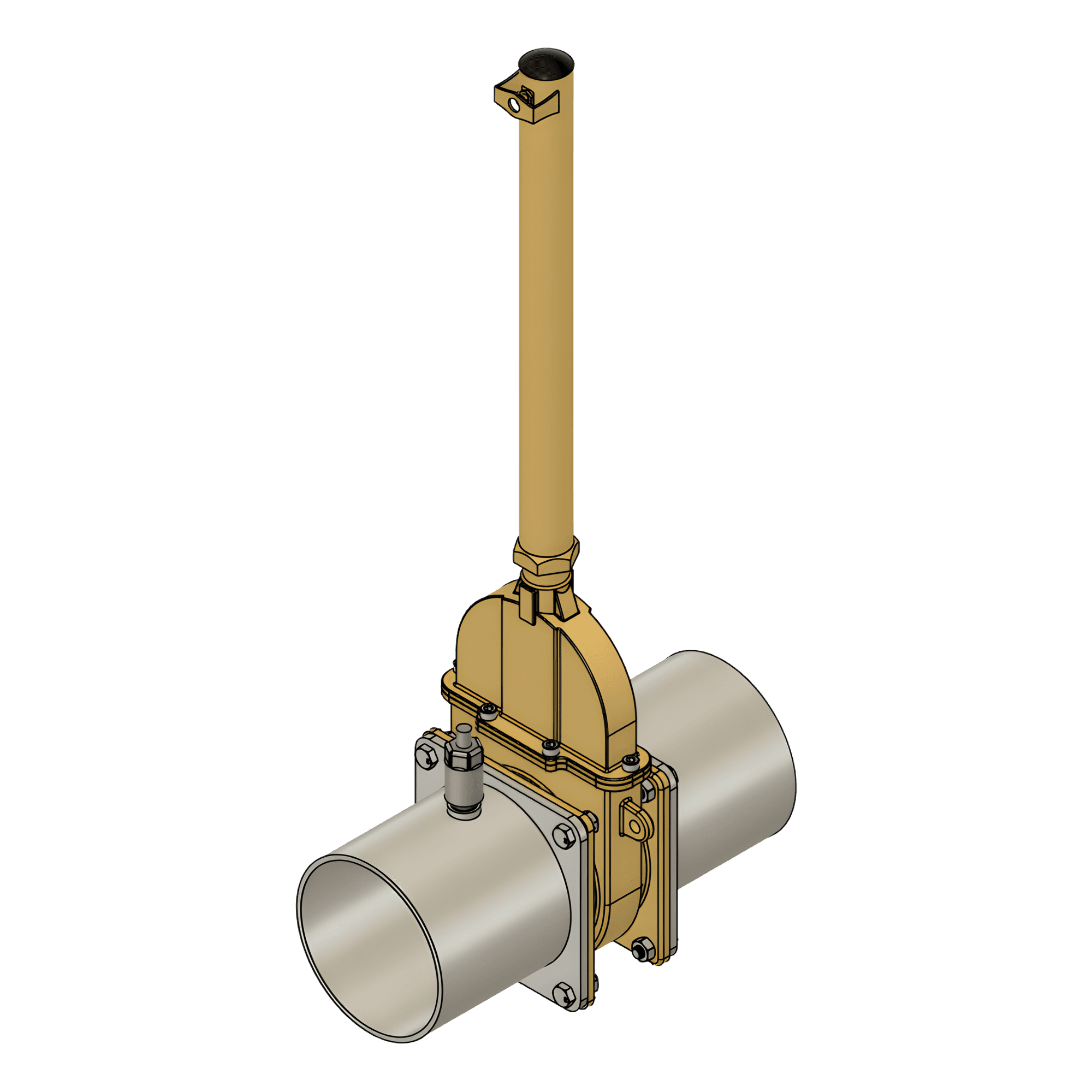

H120029-100

RKS100 DN100

Zum Einbau in die freie Rohrleitung oder den Abwassersumpf DN100

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 100 mm
Rohraußenmaß: 110 mm
Bauhöhe: 840 mm
Baulänge: 280 mm (Spitzende zu Spitzende)
Baubreite: 220 mm
PN2,5 2,5 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m,
Steuergerät

H120029-125

RKS100 DN125

Zum Einbau in die freie Rohrleitung oder den Abwassersumpf DN125

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 118 mm
Rohraußenmaß: 125 mm
Bauhöhe: 840 mm
Baulänge: 335 mm (Spitzende zu Spitzende)
Baubreite: 220 mm
PN2,5 2,5 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m,
Steuergerät

H120029-150

RKS100 DN150

Zum Einbau in die freie Rohrleitung oder den Wasserwachtsgemeinschaft DN150

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 150 mm
Rohraußenmaß: 160 mm
Bauhöhe: 840 mm
Baulänge: 390 mm (Spitzende zu Spitzende)
Baubreite: 220 mm
PN2,5 2,5 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m,
Steuergerät

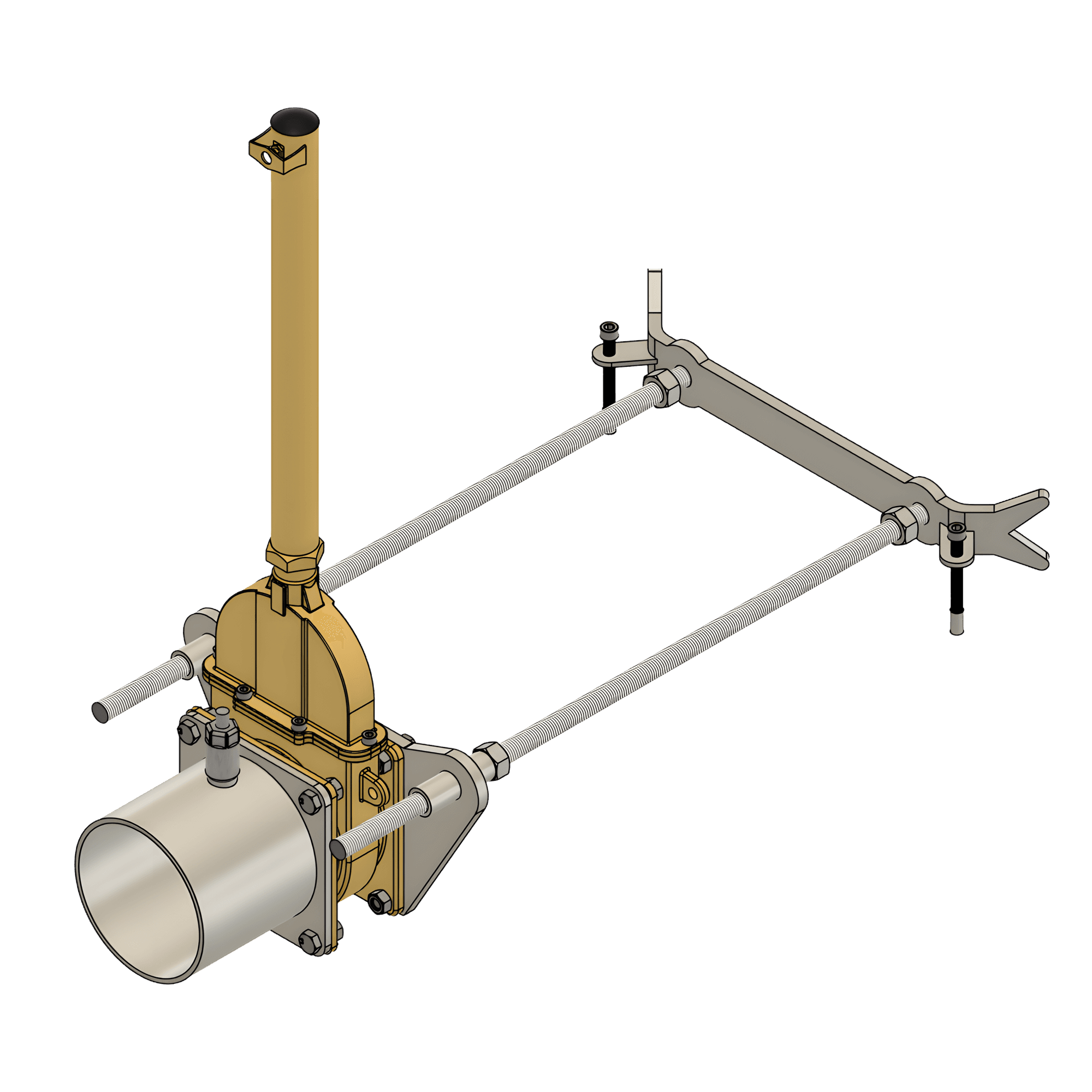

H120029-000

RKS100 DN150 mit Schachteinbaurahmen

Zum Einbau in einen Revisionsschacht-Abwassersumpf DN150

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 150 mm
Rohraußenmaß: 160 mm
Bauhöhe: 840 mm
Baulänge: 390 mm (Spitzende zu Spitzende)
Baubreite: 220 mm
PN2,5 2,5 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m,
Steuergerät

Weitere Varianten auf Anfrage bis DN 400 möglich.

Wir liefern diese Systeme auch mit fertig vormontiertem
Schachtunterteil nach DIN 4034 Teil 1 oder Teil 2

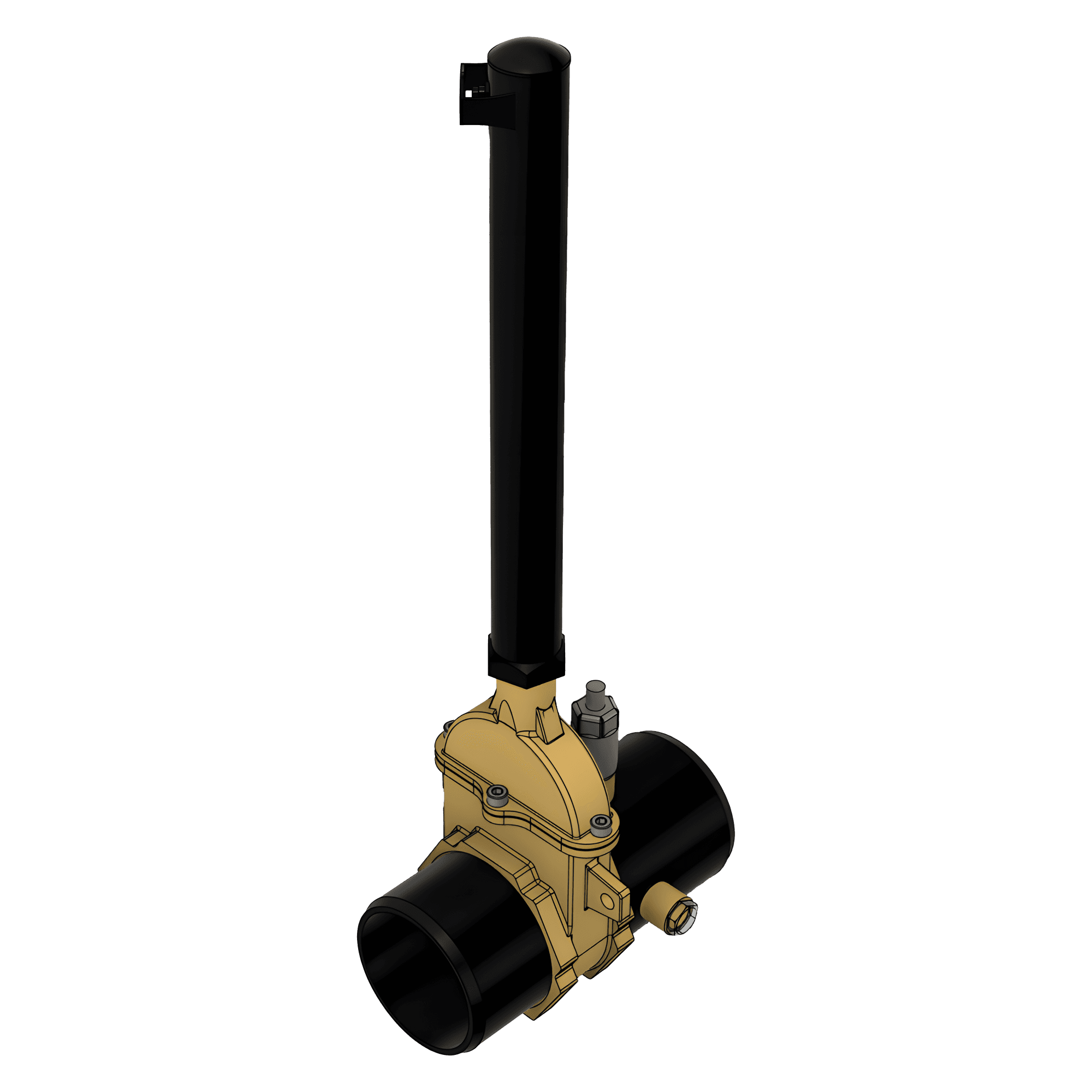

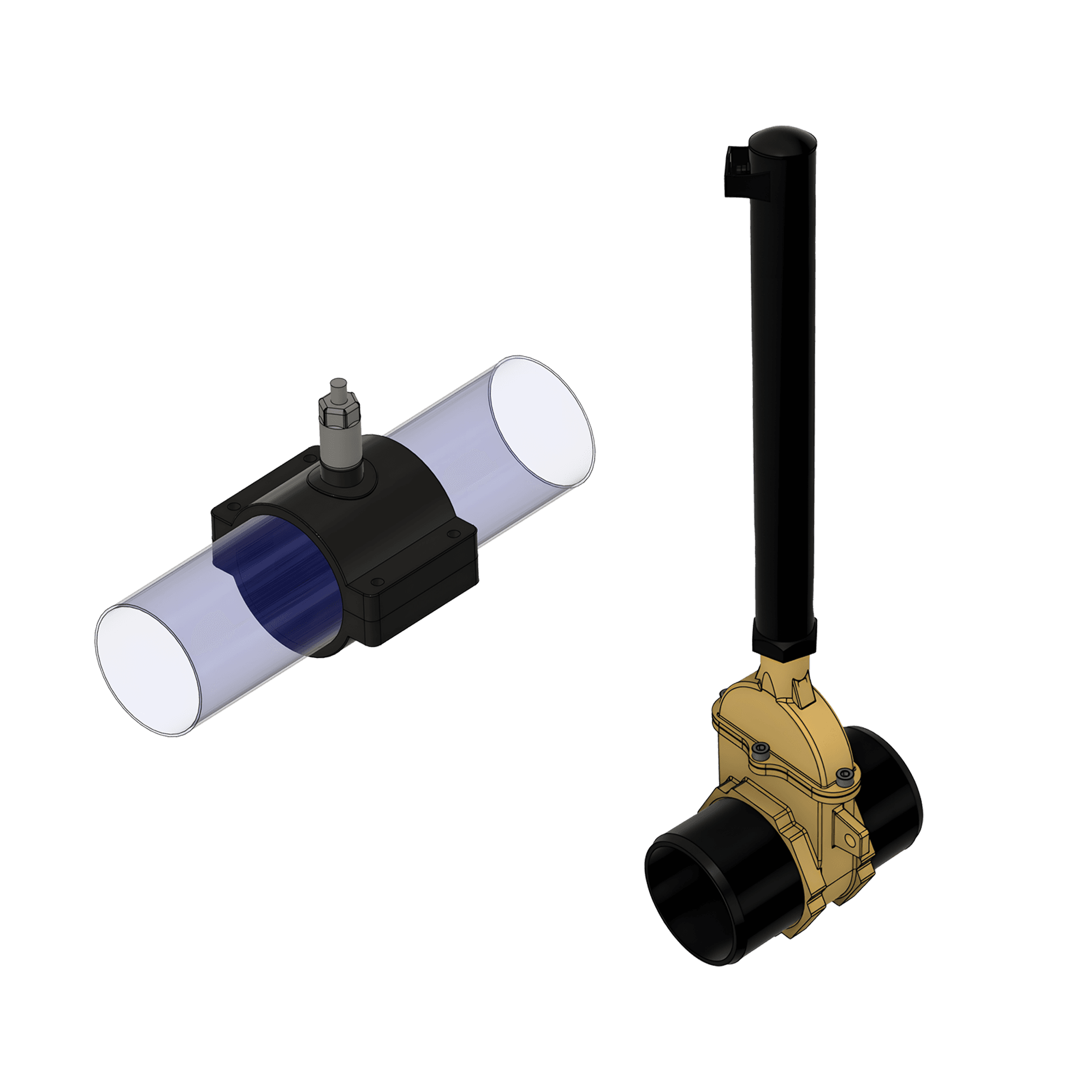

Rückstauautomaten mit elektrischem- und zusätzlichem Handrad-Absperrschieber

Für den Einbau im Außen- und Innenbereich, für fäkalienhaltige- und nicht fäkalienhaltige Abwässer, unterwassergeeignet

H120027-100

RKS100/HRS-DN100

Zum Einbau in den Abwasserkanal DN100

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 100 mm
Rohraußenmaß: 110 mm
Bauhöhe: 840 mm
Baulänge: 450mm (Spitzende zu Spitzende)
Baubreite: 225 mm
PN2,5/10 2,5/10 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m,
Steuergerät

H120027-125

RKS100/HRS-DN125

Zum Einbau in den Abwasserkanal DN125

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 118 mm
Rohraußenmaß: 125 mm
Bauhöhe: 840 mm
Baulänge: 505 mm (Spitzende zu Spitzende)
Baubreite: 225 mm
PN2,5/10 2,5/10 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m,
Steuergerät

H120027-150

RKS100/HRS-DN150

Zum Einbau in den Abwasserkanal DN150

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 150 mm
Rohraußenmaß: 160 mm
Bauhöhe: 840 mm
Baulänge: 560 mm (Spitzende zu Spitzende)
Baubreite: 225 mm
PN2,5/10 PN2,5/10 bar
Lieferumfang: Rückstauautomat, Steckerleitung 10m,
Steuergerät

Wir liefern diese Systeme auch mit fertig vormontiertem Schachtunterteil nach DIN 4034 Teil 1 oder Teil 2

Hybrid-Hebeanlagen Rückstausicherungen für die Misch- und Trennkanalisation

Zur Nachrüstung in einem Revisionsschacht oder komplett mit Revisionsschacht, für fäkalienhaltige- und nicht fäkalienhaltige Abwässer

H120074-000

RKS800 DN150

RKS800 ØDN150 Hybrid-Hebeanlage für Misch- und Trennkanalisation zum Einbau in den Revisionsschacht
komplett einbaufertig vormontiert, für Misch- und Trennkanal mit Fäkalien-Doppelpumpen System, Gesamtleistung 14,66 l/sec mit Schneidwerk je 230Volt / 1,8 KW und 2" Zoll / DN50 Druckabgängen über 2 RS-Ventile über Absperrschieber Bypass-Strecke geführt. Absperrschieber Messing Keilschieber DN150, pneumatisch betrieben. Einbauset mit Montagerahmen zum Einbau in DIN- oder andere Übergabeschächte. Steuergerät mit Klartextanzeige, 8 Sprachen einstellbar, Alarmakustik, Pegelanzeige, Pumpenlaufzeiten,Selbstkontrolle.Druck- und Elektroleitungssatz, Länge 25m. Kleinkompressor mit Druckvorratsgefäß, geräuscharm (38dbA) z. schnellen (>1sec.) u. kraftvollem Verschluss des pneum. Absperrschiebers. Ausreichend f. 800 m² Niederschlagsfläche

H120074-001

RKS800 DN200

RKS800 ØDN200 Hybrid-Hebeanlage für Misch- und Trennkanalisation zum Einbau in den Revisionsschacht
komplett einbaufertig vormontiert, für Misch- und Trennkanal mit Fäkalien-Doppelpumpen System, Gesamtleistung 14,66 l/sec mit Schneidwerk je 230Volt / 1,8 KW und 2" Zoll / DN50 Druckabgängen über 2 RS-Ventile über Absperrschieber Bypass-Strecke geführt. Absperrschieber Messing Keilschieber DN200, pneumatisch betrieben. Einbauset mit Montagerahmen zum Einbau in DIN- oder andere Übergabeschächte. Steuergerät mit Klartextanzeige, 8 Sprachen einstellbar, Alarmakustik, Pegelanzeige, Pumpenlaufzeiten,Selbstkontrolle.Druck- und Elektroleitungssatz, Länge 25m. Kleinkompressor mit Druckvorratsgefäß, geräuscharm (38dbA) z. schnellen (>1sec.) u. kraftvollem Verschluss des pneum. Absperrschiebers. Ausreichend f. 800 m² Niederschlagsfläche

  • auch in den Größen DN250, DN300, DN350 und DN400
  • Pumpenleistungen bis zu 300 l/s (1080 m³/h) möglich
  • auch mit fertig vormontiertem Schachtunterteil nach DIN 4034 Teil 1 oder Teil 2

H120075-001

RKS812 DN100

RKS812 Hybrid-Hebeanlage für Misch- und Trennkanalisation zum Einbau in die Kellerbodenplatte
komplett einbaufertig vormontiert, für Misch- und Trennkanal mit Fäkalien-Doppelpumpen System, Gesamtleistung 14,66 l/sec mit Schneidwerk je 230Volt / 1,8 KW und 2" Zoll / DN50 Druckabgängen über 2 RS-Ventile über Absperrschieber Bypass-Strecke geführt. Absperrschieber Messing Keilschieber, pneumatisch betrieben. Einbauset mit Edelstahl.Schachtbox zum Einbau die Keller-
Bodenplatte. Steuergerät mit Klartextanzeige, 8 Sprachen einstellbar, Alarmakustik, Pegelanzeige, Pumpenlaufzeiten,Selbstkontrolle.Druck- und Elektroleitungssatz, Länge 10m. Kleinkompressor mit Druckvorratsgefäß, geräuscharm (38dbA) z. schnellen (>1sec.) u. kraftvollem Verschluss des pneum. Absperrschiebers. Ausreichend f. 800 m² Niederschlagsfläche

H120075-001

RKS812 DN125

RKS812 Hybrid-Hebeanlage für Misch- und Trennkanalisation zum Einbau in die Kellerbodenplatte
komplett einbaufertig vormontiert, für Misch- und Trennkanal mit Fäkalien-Doppelpumpen System, Gesamtleistung 14,66 l/sec mit Schneidwerk je 230Volt / 1,8 KW und 2" Zoll / DN50 Druckabgängen über 2 RS-Ventile über Absperrschieber Bypass-Strecke geführt. Absperrschieber Messing Keilschieber, pneumatisch betrieben. Einbauset mit Edelstahl.Schachtbox zum Einbau die Keller-
Bodenplatte. Steuergerät mit Klartextanzeige, 8 Sprachen einstellbar, Alarmakustik, Pegelanzeige, Pumpenlaufzeiten,Selbstkontrolle.Druck- und Elektroleitungssatz, Länge 10m. Kleinkompressor mit Druckvorratsgefäß, geräuscharm (38dbA) z. schnellen (>1sec.) u. kraftvollem Verschluss des pneum. Absperrschiebers. Ausreichend f. 800 m² Niederschlagsfläche

H120075-001

RKS812 DN150

RKS812 Hybrid-Hebeanlage für Misch- und Trennkanalisation zum Einbau in die Kellerbodenplatte
komplett einbaufertig vormontiert, für Misch- und Trennkanal mit Fäkalien-Doppelpumpen System, Gesamtleistung 14,66 l/sec mit Schneidwerk je 230Volt / 1,8 KW und 2" Zoll / DN50 Druckabgängen über 2 RS-Ventile über Absperrschieber Bypass-Strecke geführt. Absperrschieber Messing Keilschieber, pneumatisch betrieben. Einbauset mit Edelstahl.Schachtbox zum Einbau die Keller-
Bodenplatte. Steuergerät mit Klartextanzeige, 8 Sprachen einstellbar, Alarmakustik, Pegelanzeige, Pumpenlaufzeiten,Selbstkontrolle.Druck- und Elektroleitungssatz, Länge 10m. Kleinkompressor mit Druckvorratsgefäß, geräuscharm (38dbA) z. schnellen (>1sec.) u. kraftvollem Verschluss des pneum. Absperrschiebers. Ausreichend f. 800 m² Niederschlagsfläche

Handrad-Absperrschieber

für den Einbau im Außen- und Innenbereich, für fäkalienhaltige- und nicht fäkalienhaltige Abwässer, unterwassergeeignet

H120028-100

HRS4-DN100

Zum Einbau in den Abwasserkanal DN100

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 100 mm
Rohraußenmaß: 110 mm
Bauhöhe: 527 mm
Baulänge: 260 mm (Spitzende zu Spitzende)
Baubreite: 200 mm
PN10 10 bar

H120028-125

HRS4-DN125

Zum Einbau in den Abwasserkanal DN125

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 118 mm
Rohraußenmaß: 125 mm
Bauhöhe: 582 mm
Baulänge: 300 mm (Spitzende zu Spitzende)
Baubreite: 225 mm
PN10 10 bar

H120028-150

HRS4-DN150

Zum Einbau in den Abwasserkanal DN150

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 150 mm
Rohraußenmaß: 160 mm
Bauhöhe: 632 mm
Baulänge: 360 mm (Spitzende zu Spitzende)
Baubreite: 225 mm
PN10 10 bar

H120028-200

HRS4-DN200

Zum Einbau in den Abwasserkanal DN200

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 184 mm
Rohraußenmaß: 200 mm
Bauhöhe: 730 mm
Baulänge: 385 mm (Spitzende zu Spitzende)
Baubreite: 285 mm
PN8 8 bar

H120028-250

HRS4-DN250

Zum Einbau in den Abwasserkanal DN250

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß: 230 mm
Rohraußenmaß: 250 mm
Bauhöhe: 878 mm
Baulänge: 426 mm (Spitzende zu Spitzende)
Baubreite: 350 mm
PN7 7 bar

H120028-300

HRS4-DN300

Zum Einbau in den Abwasserkanal DN300

Material: Grauguss-Messing-Edelstahl
Rohrinnenmaß:
300 mm
Rohraußenmaß:
315 mm
Bauhöhe:
1100 mm
Baulänge:
589 mm (Spitzende zu Spitzende)
Baubreite:
412 mm
PN6
6 bar

Wir liefern diese Systeme auch mit fertig vormontiertem Schachtunterteil nach DIN 4034 Teil 1 oder Teil 2
